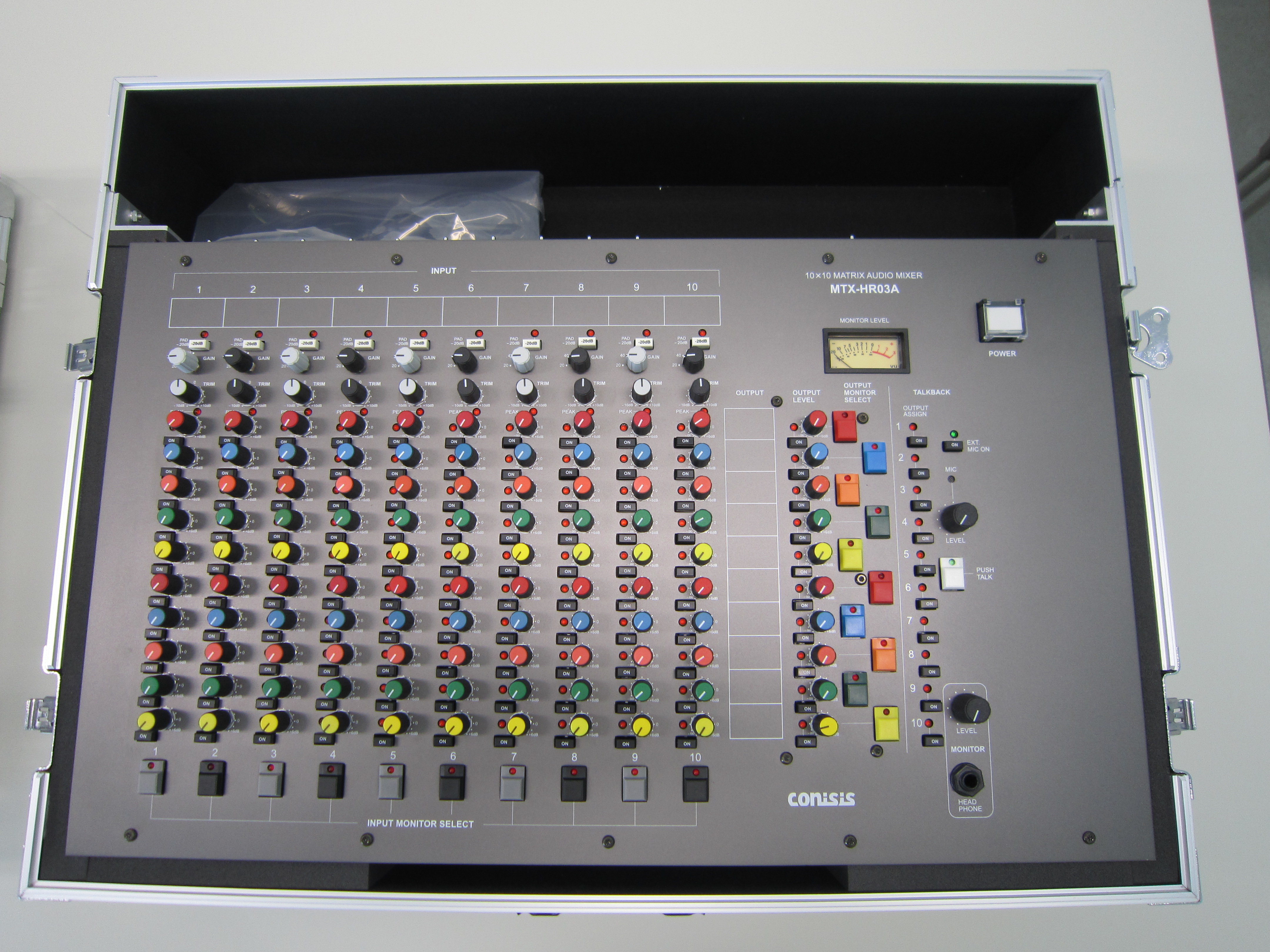

MTX-HR03A

JM10 top

MTX-HR03A

TV中継の連絡系に威力を発揮!

中継放送用マトリクスアンプ

10 x 10 Audio Matrix Amp.

コニシスマトリクスアンプシリーズは、ますます多様化、複雑化する中継放送、連絡系等のために開発されました。MTX-HR03は従来のマトリクスアンプの機能はそのまま受け継ぎ、本機ならではの機能を新たに多数搭載した,画期的な可搬型高性能マトリクスアンプです。 オプションによるバリエーションのほか、オーダーアレンジによるカスタムメイドが可能ですので、ぜひ御相談下さい。

本体価格:1,500,000(税抜)受注生産
  JM10 2peace
MTX-HR03A

使用時: W620×D405×H145 ゴム足、ケース取っ手含まず







JM10back
          MTX-HR03A

 ケース収納時:

W620×D480×H194

ロンドンオリンピック、リオオリンピックでも活躍しました!

JM10 Front
       MTX-HR03A

   バックパネル





製品のカスタムメイドはもちろん
基板のみでも承りますのでお気軽にご相談ください。

お問い合わせ

製 品 仕 様

●電源
AC: 定格AC100V~AC240V(AC85V~AC260Vで使用可)、コネクタ NCA3MPA-1

DC: 定格DC12V(DC10V~DC14Vで使用可)、コネクタ XLR 4-32タイプ/オス

●消費電力
25W (ヘッドフォン無接続時)

●ヒューズ
管入りミゼットヒューズ

●入力(オーディオインプット1~10チャンネル)
入力インピーダンス/ 10KΩ(電子バランス)

コネクタ: XLR 3-31タイプ

入力飽和点: +20dBm

基準入力レベル: -50dBm~+4dBm

パッド: -20dB

ヘッドアンプゲイン: 20,40,60dB

トリム/ ±10dB入力

●外部トークバック
入力インピーダンス: 2.2KΩ(電子バランス)

コネクタ: XLR 3-31タイプ

基準入力レベル: -50dBm

ヘッドアンプゲイン: 52dB

●出力(オーディオアウトプット&モニターアウトプット)
出力インピーダンス: 600Ω以上(電子バランス)

コネクタ: XLR 3-32タイプ

基準出力レベル: +4dBm

出力レベル可変範囲: -∞~+6dB

●その他
*入出力周波数特性
  オーディオ入出力: 20~100KHz(±2dB)
  外部トークバック: 70~8KHz(±2dB)

*クロスポイントレベル可変範囲: -∞~+6dB

●寸法
過般時( ケース収納時): W620×D480×H194 ※ゴム足、ケース取っ手含まず

使用時: W620×D405×H145 ※ゴム足、ケース取っ手含まず
